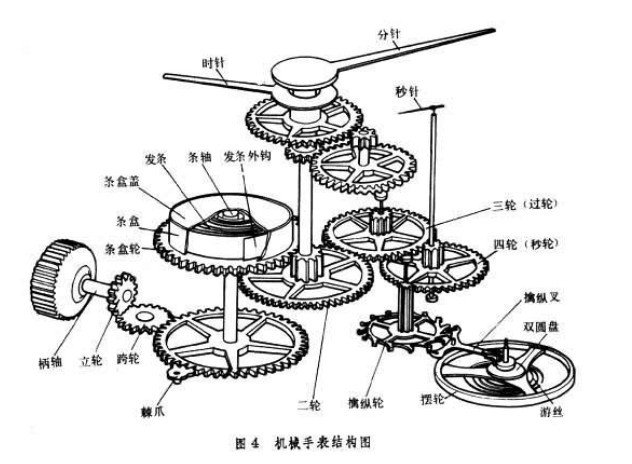

機械鐘表有多種結構形式,但其工作原理基本相同。鐘表主要由原動系、傳動系、擒縱調速器、指針系和上條撥針系等部分組成。機械鐘表用發條作為動力的原動系，經過一組齒輪組成的傳動系來推動擒縱調速器工作，再由擒縱調速器反過來控制傳動系的轉速。傳動系在推動擒縱調速器的同時還帶動指針機構。傳動系的轉速受控于擒縱調速器，所以指針能按一定的規律在表盤上指示時刻。上條撥針系是上緊發條或撥動指針的機件。此外,還有一些附加機構可增加鐘表的功能,如自動上條機構、日歷（雙歷）機構、鬧時裝置、月相指示和測量時段機構等。



振動系統的振動周期乘以被測過程內的振動次數，就得到該過程經歷的時間。即時間＝振動周期×振動次數

原動系



儲存和傳遞工作能量的機構，通常由條盒輪、條盒蓋、條軸、發條和發條外鉤 組成。發條在自由狀態時是一個螺旋形或 S 形的彈簧。它的內端有一個小孔，套在條軸的 鉤上。它的外端通過發條外鉤，鉤在條盒輪的內壁上。上條時，通過上條撥針系使條軸旋轉 將發條卷緊在條軸上。發條的彈性作用使條盒輪轉動，從而驅動傳動系。



傳動系



將原動系的能量傳至擒縱調速器的一組傳動齒輪。它是由二輪（中心輪）、三輪（過輪）、四輪（秒輪）和擒縱輪齒軸組成。其中,輪片是主動齒輪,齒軸是從動齒輪。傳動比的計算公式是對于有秒針裝置的鐘表，其二輪的輪片到四輪的齒軸的傳動比必須等于60。鐘表傳動系的齒形絕大多數是根據理論擺線的原理，經過修正而制作的修正擺線齒形。



擒縱調速器



由擒縱機構和振動系統兩部分組成。它依靠振動系統（擺輪游絲或擺）的 周期性振動，使擒縱機構保持精確和規律性的間歇運動，從而取得調速作用。擒縱調速器的種類很多，叉瓦式擒縱機構是應用最廣的一種擒縱機構。

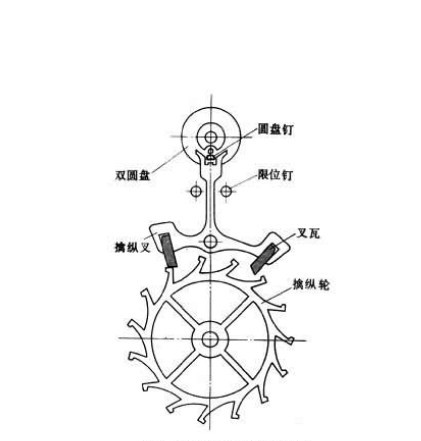

叉瓦式擒縱機構示意圖



它由擒縱輪、擒縱叉、雙圓盤和限位釘?shù)冉M成。它的作用是把原動系的能量傳遞給振動系統,以便維持振動系統作等幅振動,并把振動系統的振動次數傳遞給指示機構，達到計量時間的目的。叉瓦式擒縱機構的能量傳遞作用是由以下兩部分動作相互配合來完成的：①擒 縱輪由傳動系取得的能量，通過輪齒和叉瓦的作用轉變?yōu)闆_量傳送給擒縱叉，在傳遞過程中 主要有5個動作（圖6[叉瓦式擒縱機構的能量傳遞過程]），即鎖接、釋放、沖擊、垂落和牽 引。②通過擒縱叉的叉口和雙圓盤的圓盤釘相互傳遞沖量，工作過程有釋放和沖擊兩個動作。



振動系統由擺輪、擺軸、游絲、活動外樁環、快慢針等組成。

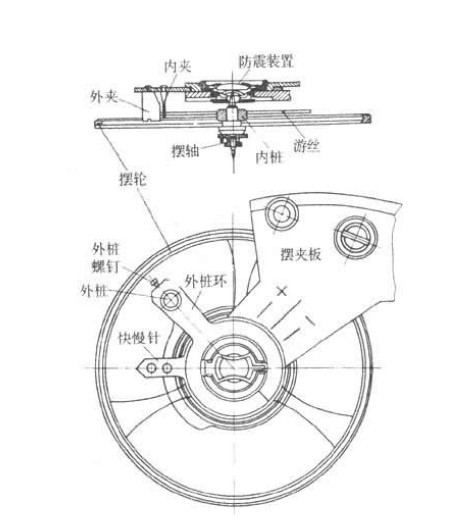

擺輪游絲振動系統



振動系統



游絲的內外端分別固定在擺軸和擺夾板上。擺輪受外力偏離其平衡位置開始擺動時,游 絲便被扭轉而產生位能,通常稱為恢復力矩。擒縱機構完成前述兩部分動作的過程，也就是 振動系統完成半個振動周期的過程。后者在游絲位能的作用下，還會進行反方向擺動而完成 另半個振動周期，這就是機械鐘表在運轉時擒縱調速器不斷和重復循環工作的原理。



上條撥針系 上條撥針系的作用是上條和撥針



上條撥針機構示意圖



它由柄頭、柄軸、立輪、離合輪、離合桿、離合桿簧、拉檔、壓簧、撥針輪、跨輪、時輪、分輪、大鋼輪、小鋼輪、棘爪、棘爪簧等組成。上條和撥針都是通過柄頭部件來實現 的。上條時，立輪和離合輪處于嚙合狀態，當轉動柄頭時，離合輪帶動立輪，立輪又經小鋼 輪和大鋼輪，使條軸卷緊發條。棘爪則阻止大鋼輪逆轉。撥針時，拉出柄頭，拉檔在拉檔軸 上旋轉并推動離合桿，使離合輪與立輪脫開，與撥針輪嚙合。此時轉動柄頭便撥針輪通過跨 輪帶動時輪和分輪，達到校正時針和分針的目的。



附加裝置 包括自動上條機構和日歷（雙歷）機構。



① 自動上條機構:帶有自動上條機構的手表稱為自動手表。

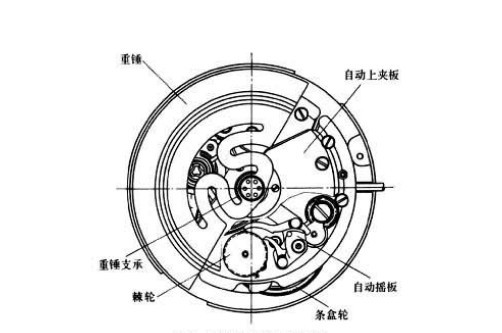

自動上條機構平面圖



為自動機構的一種。它是由重錘、重錘支承、偏心軸、滾珠、自動搖板、棘輪、棘爪以 及自動上夾板等構成。當手表戴在手腕時，隨著人臂的隨機活動，自動錘在慣性力和靜力矩 的作用下自動地上緊發條。自動上條機構大致可分為擺動式單向或雙向上條和旋轉式單向或 雙向上條兩大類。前者稱為半自動，后者稱為全自動。人們對自動手表的單向和雙向上條性 能曾有過不同的看法，一般認為單向上條自動機構性能較好。



② 日歷（雙歷）機構:帶有日歷（雙歷）機構的手表稱為日歷(雙歷)手表。

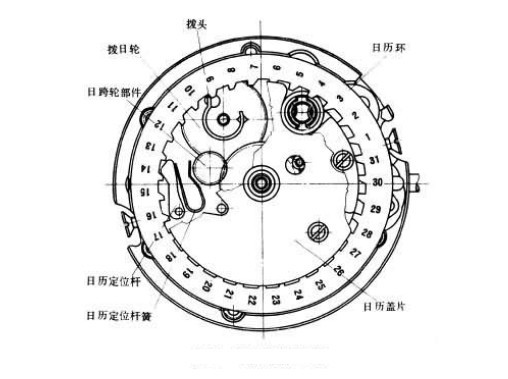

日歷機構平面圖



為日歷機構的一種。它由日歷環、日歷定位桿、日歷定位桿簧、撥日輪、日跨輪部件、撥頭和日歷蓋片等構成，并設有撥動機構或快撥機構，供日期調校之用。它的基本工作原理 是由走針輪系帶動一個撥日輪，撥日輪與時輪之間的傳動比必需是1:2。然后通過撥日輪驅 動撥頭,使印有日期標記的日歷環每24小時動作一次。雙歷機構也是通過撥頭，在定位部件 的協同作用下轉動周歷輪，使星期得到更換。按變換日期所需時間的長短來區分，日歷機構又可分為慢爬式、快爬式和瞬跳式三種。慢爬式的換日時間需1～3小時，快爬式一般不超過 30分鐘，瞬跳式則在每日零時瞬間變換日期。



機械鐘表的走時精度



鐘表走時的規律性和準確性。鐘表要求走時準確，穩定可靠。但一些內部因素和外界環境條件都會影響鐘表的走時精度。



內部因素包括各組成系統的結構設 計、工作性能、選用材料、加工工藝和裝配質量等。例如發條力矩的穩定性,傳動系工作的平穩性，擒縱調速器的準確性等都影響走時精度。



外界環境條件包括溫度、磁場、濕度、氣 壓、震動、碰撞、使用位置等。例如，溫度的變化會引起鐘表內潤滑油和擺輪游絲性能的變、化，從而引起走時性能的變化；環境的磁場強度大于60奧斯特(Oe)時，會引起部分零件磁化 而走慢；濕度大會引起部分零件氧化和腐蝕。



常用來表示走時精度的有5種參數。

①指示差:鐘表任一瞬時的指示時刻與標準時刻的差 值，它可以是正值，也可以是負值。②日差：鐘表相隔時段為24小時的指示差值相減。③位差：上足發條時各個位置所測得的瞬時日差的最大值和最小值之差。④等時差：在其他條件 不變的情況下，上足發條和滿24小時時，各相應位置瞬時日差差值中的最大值。⑤日變差：相鄰兩日的日差差值。



簡單解釋：





機械手表是由外觀部件和機心組成。外觀部件指表殼、表盤、指針等能直接看到的部件：主傳動輪系、擒縱調速系、指針傳動輪系和上發條撥針機構等。機械手表機件是靠上，由中、下，三層夾板把他們組合起來的，下層夾板是主甲板，是基礎件。上層夾板包括條夾板、擺 夾板、上夾板。中層夾板是由申夾板，叉夾板組成的。裝配時機械手表都靠主夾板的位釘和 位釘管定位。只要我們把機械手表擒縱調速系、傳動輪系零件裝在夾板的相應位置上，用螺 絲分別把各央板與主夾板裝配在一起，就能確保機件位置的準確。為拆裝夾板方便，在主夾 板上銑有鑷子口。所有這些機心部件都裝在表完里，平時是看不見的。



機械手表的工作原理是運用振動系統來控制，使其產生一個穩定的周期，以周期乘以某 過程的振動次數，就得到該過程所經歷的時間。即：時間=振動周期 x 損動次數



機械手表機件在整個運行過程中，由于振動系統在工作中存在無法避免的運動阻力，如：軸承摩擦、空氣阻力、彈性件之間的摩擦，而使振動的幅度逐漸衰減。為了防止這種衰減，使振動系統持續不斷地工作，就必須周期性地給機械手表補充由于阻力而消耗擄的能量。手表走時的機械能是靠發條裝置來儲存的，也就是說，機體的傳導、振動所需用的力，都來自于發條。上緊發條，就會周期性地供給機件以原動力，從而補充其機械能的梢耗，防止上述的衰減現象的發生。它的公式就是：振動——消耗二能量的補充。這三個過程不斷循環，使機心持續不斷地工作。為了走時準確，擒縱調速系起著控制速度的作用。順便說一下，上發條撥針機構有兩個作用：一是上發條儲備能量，二是撥針對時，是手表類計時機構不可缺少的機構。
